Beskrivning

Tekniska parametrar

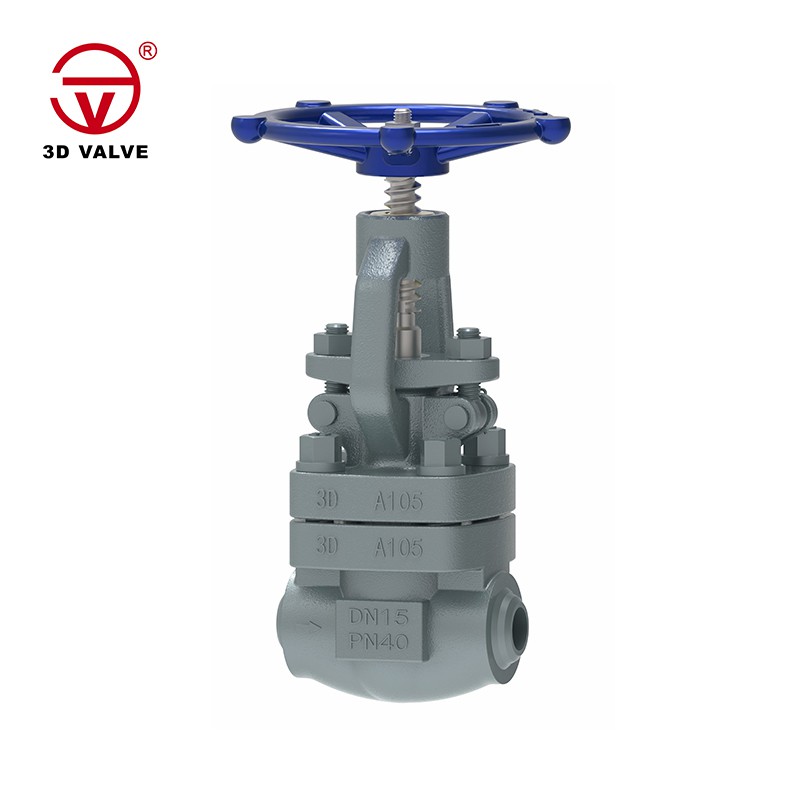

The Forged Steel Globe Valve står som en robust och pålitlig komponent i vätskekontrollsystem, speciellt designad för hållbarhet och precision i olika industriella applikationer. Tillverkad genom precisionssmidetekniker, är denna ventil konstruerad av högkvalitativt stål, vilket säkerställer motståndskraft och livslängd i krävande miljöer.

Globventildesignen innehåller en rörlig skiva (eller plugg) som reglerar vätskeflödet genom ventilen genom att antingen helt öppna eller stänga passagen. Denna mekanism möjliggör exakt kontroll av flödeshastigheter, vilket gör den smidda stålklotventilen lämplig för applikationer där exakt strypning eller isolering är avgörande.

Den smidda stålkonstruktionen förbättrar ventilens styrka och motståndskraft mot slitage och korrosion, vilket gör den väl lämpad för användning i industrier som olja och gas, kemisk bearbetning och kraftproduktion. Denna hållbarhet säkerställer tillförlitlig prestanda även under utmanande driftsförhållanden.

Utrustad med ett användarvänligt handratt eller ställdon, underlättar ventilen enkel manuell manövrering, vilket gör att operatörerna kan justera flödet efter behov. Dessutom kan ventilen integreras i automatiserade styrsystem för ökad effektivitet vid vätskereglering.

• Sätesytorna överlappade för jämn finish och överlägsen tätning.

• Svängskiva för optimal sittplats och längre sitslivslängd.

• Stammar på handhjulsstyrda ventiler är roterande/stigande design.

• Varje ventil är trycktestade för skal, säte och baksäte enligt industristandard API 598.

• Gland är tvådelad gland/glandflänsdesign för optimal inriktning och enhetlig packningskompression.

• Alternativa ventilmaterial som krom och rostfria stållegeringar -Alternativa trimmaterial -Bypass, dränering och andra extra anslutningar -Kugghjuls-, motor- och cylinderställdon finns tillgängliga

•NACE-tjänst

•Specialrengöring för applikationer som syre eller klor

Väggtjocklek: BS1873/API603/ASME B16.34

Tryck-temperaturklasser: ASME B16.34

Allmän ventildesign: BS1873/API623/B16.34

Mått från ände till ände: ASME B16.10

Flänsdesign: ASME B16.5

Stumsvetsdesign: ASME B16.25

Material: ASTM

Design egenskaper

Designstandard enligt: API 602

I allmänhet är lyftet bara 1/4 av ventilsätets port, vilket säkerställer en kort öppning/stängningstid.
Endast en tätningsyta finns på ventilhuset och skivan.

Ventilen är utformad som en tätningsstruktur i baksätet.

Använd flexibel och vävd förpackning av grafittyp.
