Packningar används för att bilda en statisk tätning mellan två flänsytor under olika driftsförhållanden, tryck och temperaturklassificeringar. De fyller de mikroskopiska luckorna och oegentligheterna på flänsytorna och skapar en tätning utformad för att förhindra läckor av vätskor och gaser. En korrekt packningsinstallation utan skador, tillsammans med oskadade flänsytor, är avgörande för effektiva flänsanslutningar.
01 Icke-metalliska packningar
Icke-metalliska packningar är vanligtvis sammansatta material och används med platta och upphöjda ansiktsflänsar i lågtrycksapplikationer. De är tillverkade av material som asbestfibrer, glasfiber, elastomerer, PTFE (Teflon®), grafit och mer. Fulliga packningar är lämpliga för platta flänsar, medan ringpackningar är designade för upphöjda ansiktsflänsar.
- Ringpackningar: Dessa packningar har inga bulthål. De placeras inuti flänsbultarna och runt rörhålen, vanligtvis används med upphöjda ansiktsflänsar. När den används på en upphöjd ansiktsfläns placeras ringspackningen ovanpå den upphöjda delen av flänsen. En fördel med ringpackningar är att de kan installeras utan att helt demontera fogen.
- Fullfasrpackningar: Dessa packningar täcker hela flänsens yta. De används ofta med platta flänsar som har bulthål som gör att flänsbultar kan sättas in i Gasket. För att installera en packning i full ansikte måste fogen demonteras helt.
ASME B16.21 täcker typer, storlekar, material, toleranser och markeringar för icke-metalliska platta packningar.
02 Semi-metalliska packningar
Halsmetalliska packningar är kompositer av både metall- och icke-metallmaterial. Metalldelen ger styrka och elasticitet, medan icke-metalldelen erbjuder efterlevnad och tätningsförmåga. Vanliga halvmetalliska packningar inkluderar spiralsår och räfflade packningar, liksom olika metallförstärkta grafitpaket.
Semi-metalliska packningar är utformade för nästan alla driftsförhållanden, inklusive högtemperatur- och högtrycksapplikationer, och används med upphöjda, konkava och tunga-och-spårflänsar.
ASME B16.20 täcker material, toleranser och markeringar för metalliska och halvmetalliska packningar.
- Spiral sårpackningar
- Serrerade packningar
Spraterade packningar består av en metallkärna (vanligtvis rostfritt stål) med koncentriska spår på båda sidor och ett tätningsskikt. Tätningsmaterialet (beroende på medium) kan vara grafit, PTFE (TEFLON®), CAF eller metall (t.ex. aluminium eller silver). Serrade packningar kan användas utan ett tätningsskikt för att ge utmärkt tätning, även om det finns en risk för flänsskador. Tätningsskiktet säkerställer inte bara en effektiv tätning utan skyddar också flänsytan från skador.
- Metalljackade packningar
Som namnet antyder består metalljackade packningar av ett metall yttre skal med antingen metalliskt eller icke-metalliskt fyllmedel inuti. Fyllmaterialet ger packningselasticiteten, medan metalljackan skyddar fyllmedlet och motstår tryck, temperatur och korrosion.
03 Metalliska packningar

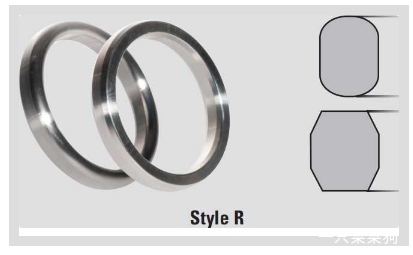

Metalliska packningar är tillverkade av en enda metall eller en kombination av metaller, formade till önskad form och storlek. En vanligt använt metallisk packning är ringtypens led (RTJ). Dessa används alltid med specifika flänsar, vilket säkerställer en pålitlig tätning med rätt profil och materialval.
RTJ: er är utformade för att försegla genom "korsande" eller "kil" -verkan mellan flänsen och packningen. Genom att applicera bultkraft på tätningsgränssnittet, den "mjukare" metallen på packningskilarna i den fina strukturen i det hårdare flänsmaterialet och bildar en tät och effektiv tätning.
ASME B16.20 täcker material, toleranser och markeringar för metalliska och halvmetalliska packningar.
